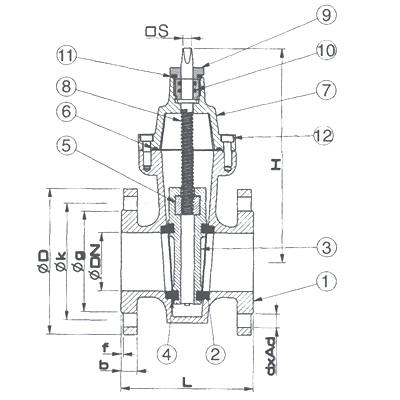

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | GÖVDE | GG 25/EN GJS 400-15 |
| 2 | GÖVDE BURCU | BRONZ |
| 3 | SÜRGÜ | GG 25/EN GJS 400-15 |
| 4 | SÜRGÜ BURCU | BRONZ |
| 5 | ALT SOMUN | Ms 58 |
| 6 | CONTA | EPDM |
| 7 | KAPAK | GG 25/EN GJS 400-15 |
| 8 | MİL | X20 Cr13/Ms58 |
| 9 | ÜST SOMUN | Ms 58 |
| 10 | ORING | EPDM |
| 11 | ORING | EPDM |
| 12 | CİVATA | 8.8 |
|
PN 10 |
PN 16 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN |
L |
H |
ØD |
Øk |
Øg |
f |
b |
ØdxAd |
ØD |
Øk |
Øg |
f |
b |
ØdxAd. |
|
50 |
150 |
208 |
165 |
125 |
102 |
3 |
20 |
18x4 |
165 |
125 |
102 |
3 |
20 |
18x4 |
|
65 |
170 |
258 |
185 |
145 |
122 |
3 |
20 |
18x4 |
185 |
145 |
122 |
3 |
20 |
18x4 |
|
80 |
180 |
280 |
200 |
160 |
138 |
3 |
22 |
18x8 |
200 |
160 |
138 |
3 |
22 |
18x8 |
|
100 |
190 |
320 |
220 |
180 |
158 |
3 |
24 |
18x8 |
220 |
180 |
158 |
3 |
24 |
18x8 |
|
125 |
200 |
340 |
250 |
210 |
188 |
3 |
26 |
18x8 |
250 |
210 |
188 |
3 |
26 |
18x8 |
|
150 |
210 |
388 |
285 |
240 |
212 |
3 |
26 |
22x8 |
285 |
240 |
212 |
3 |
26 |
22x8 |
|
200 |
230 |
525 |
340 |
295 |
268 |
3 |
26 |
22x8 |
340 |
295 |
268 |
3 |
30 |
22x12 |
|
250 |
250 |
583 |
395 |
350 |
320 |
3 |
28 |
22x12 |
405 |
355 |
320 |
3 |
32 |
26x12 |
|
300 |
270 |
638 |
445 |
400 |
370 |
4 |
28 |
22x12 |
460 |
410 |
378 |
4 |
32 |
26x12 |
|
350 |
290 |
723 |
505 |
460 |
430 |
4 |
30 |
22x16 |
520 |
470 |
438 |
4 |
36 |
26x16 |
| BOYUTLAR : | 3202 F4 |
|---|---|
| BAĞLANTILAR : | DIN 2533 - ISO 7005/ 2 |
| ÇALIŞMA SICAKLIĞI : | -10 °C +120 °C |
| ANMA BASINCI : | PN 10 / 16/ 25 |
| MALZEME : | PN 10/ 16-GG 25/EN GJS 400-15 PN 25 EN GJS 400-15 |
