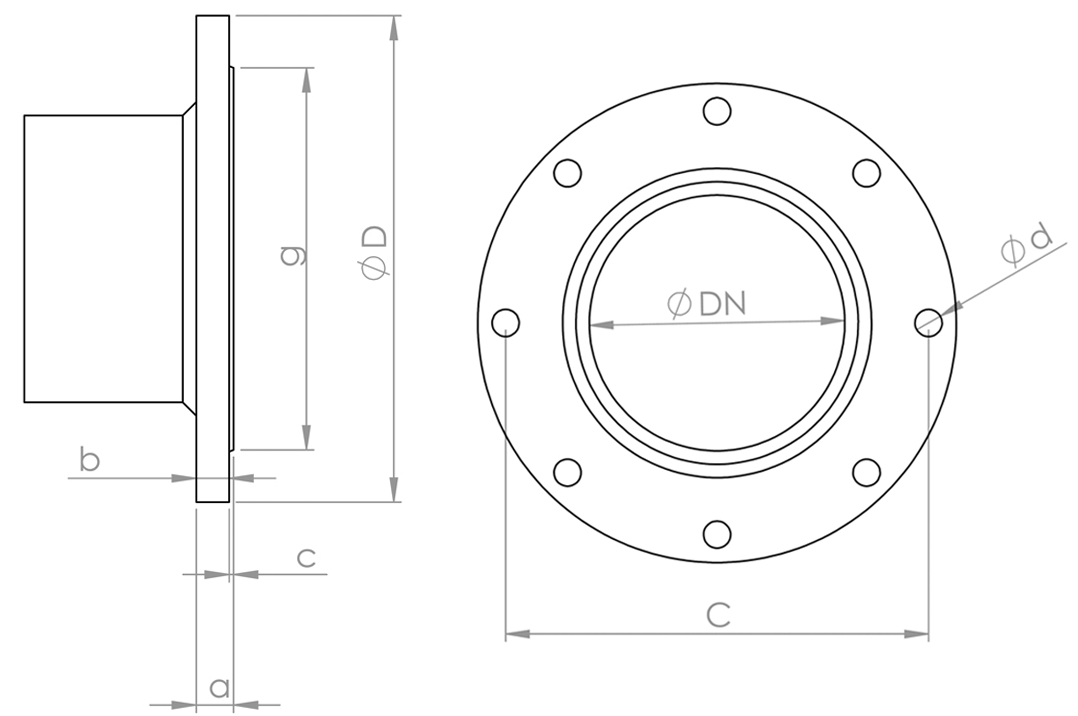

Flanş Boyut Detayları

DN

D

C

g

Kalınlık

Civata

W(kg)

    a b c Adet d

Ölçü


PN 10

80

200

160

132

19

16

3

8

19

M 16

2,9

100

220

180

156

19

16

3

8

23

M 16

3,3

125

250

210

184

19

16

3

8

23

M 16

4

150

285

240

211

19

16

3

8

23

M 20

4.9

200

340

295

266

20

17

3

8

23

M 20

6.8

250

400

350

319

22

19

3

12

23

M 2C

9.6

300

455

400

370

24.5

23.5

4

12

23

M 20

12.8

350

505

460

429

24.5

23.5

4

16

23

M 20

14.1

400

565

515

488

24.5

23.5

4

20

28

M24

16.3

450

615

565

527

25.5

21.5

4

20

28

M 24

18

500

670

620

582

26.5

22.5

4

20

28

M 24

21.8

600

780

725

682

30

25

5

20

31

M 27

30.8

700

895

840

794

32.5

27.5

5

24

31

M 27

40.5

800

1015

950

901

35

33

5

24

34

M 30

54.8

900

1115

1050

1001

37.5

32.5

5

28

37

M 30

64.3

1000

1230

1160

1112

40

35

5

28

37

M 33

81,4





DN

D

C

g

Kalınlık

Cıvata

W



a

b c

Adet

g

Ölçü
PN 16

80

200

160

132

19

16

3

8

19

M 10

2.90

100

220

180

156

19

16

3

8

19

M 16

3.3

125

250

21

184

19

16

3

8

19

M 16

4

150

285

240

211

19

16

3

8

19

M 20

4.9

200

340

295

266

20

17

3

12

23

M 20

6.6

250

400

355

319

22

10

3

12

28

M 24

9.2

300

455

410

370

24.5

20.5

4

12

28

M 24

12.4

350

520

470

429

26.5

22.5

4

16

28

M 24

17.2

400

560

525

480

28

24

4

16

31

M 27

21.9

450

640

585

544

30

26

4

20

31

M 27

30

500

715

650

609

31.5

27.5

4

20

34

M 30

37

600

840

770

720

36

31

5

20

37

M 33

57.3

700

910

840

794

39.5

34.5

5

24

37

M 33

55.6

800

102S

950

901

43

38

5

24

40

M 36

74

900

1125

1050

1001

46.5

41.5

5

28

40

M 36

88.2

1000

1225

1170

1112

50

45

5

28

43

M 39

122.9





DN

D

C

g

Kalınlık

Cıvata

W*



a

b

c

Adet

g

Ölçü


PN 25

80

200

100

132

19

10

3

8

19

M 10

2.9

100

232

190

156

19

16

3

8

23

M 20

3.8

125

270

220

184

19

.16

3

8

28

M 24

4 6

150

300

250

211

20

17

3

8

28

M 24

5.9

200

360

310

274

22

19

3

12

28

M 24

8.7

250

425

370

330

24,5

21.5

3

12

31

M 27

13.1

300

485

430

389

27.8

23.5

4

16

31

M 27

18

350

555

490

448

30

26

4

16

34

M 30

25.5

400

.620

550

503

32

23

4

16

37

M33

33.2

450

670

600

553

34.5

33.5

4

20

37

M 33

40

500

730

660

609

36.5

32,5

4

20

37

M 33

48.7

600

845

770

720

42

37

5

20

40

M 36

71.5

700

960

875

820

46.5

41.5

5

24

43

M 39

90.3

800

1085

990

928

51

45

5

24

49

M 45

123.2

900

1185

1090

1028

55.5

53.5

5

28

49

M 45

148,6

1000

1320

1210

1140

60

55

5

28

56

M 52

200.7
