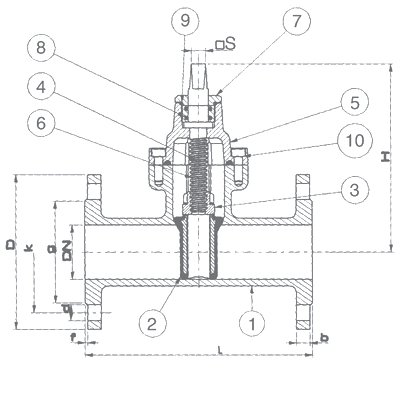

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | GÖVDE | EN GJS 400-15 |
| 2 | SÜRGÜ | EN GJS 400-15/EPDM |
| 3 | ALT SOMUN | Ms 58 |
| 4 | CONTA | EPDM |
| 5 | KAPAK | EN GJS 400-15 |
| 6 | MİL | X20 Cr 13 |
| 7 | ÜST SOMUN | Ms 58 |
| 8 | ORING | EPDM |
| 9 | ORING | EPDM |
| 10 | CİVATA | 8.8 |
| PN 10 | PN 16 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN |
L |
H |
ØD |
Øk |
Øg |
f |
b |
ØdxAd |
ØD |
Øk |
Øg |
f |
b |
ØdxAd. |
|
50 |
250 |
232 |
165 |
125 |
102 |
3 |
16 |
19x4 |
165 |
125 |
102 |
3 |
16 |
19x4 |
|
65 |
270 |
237 |
185 |
145 |
122 |
3 |
16 |
19x4 |
185 |
145 |
122 |
3 |
16 |
19x4 |
|
80 |
280 |
270 |
200 |
160 |
138 |
3 |
16 |
19x8 |
200 |
160 |
138 |
3 |
16 |
19x8 |
|
100 |
300 |
295 |
220 |
180 |
158 |
3 |
16 |
19x8 |
220 |
180 |
158 |
3 |
16 |
19x8 |
|
125 |
325 |
310 |
250 |
210 |
188 |
3 |
16 |
19x8 |
250 |
210 |
188 |
3 |
16 |
19x8 |
|
150 |
350 |
325 |
285 |
240 |
212 |
3 |
16 |
23x8 |
285 |
240 |
212 |
3 |
16 |
23x8 |
|
200 |
400 |
355 |
340 |
295 |
268 |
3 |
17 |
23x8 |
340 |
295 |
268 |
3 |
17 |
28x12 |
|
250 |
450 |
443 |
395 |
350 |
320 |
3 |
19 |
23x12 |
405 |
355 |
320 |
3 |
19 |
28x12 |
|
300 |
500 |
773 |
445 |
400 |
370 |
4 |
21 |
23x12 |
460 |
410 |
378 |
4 |
21 |
28x12 |
|
400 |
600 |
950 |
565 |
515 |
480 |
4 |
21 |
28x16 |
580 |
525 |
480 |
4 |
24 |
31x16 |
|
500 |
700 |
1120 |
670 |
620 |
582 |
4 |
23 |
28x20 |
715 |
650 |
609 |
4 |
27,50 |
34x20 |
| BOYUTLAR : | 3202 F5 |
|---|---|
| BAĞLANTILAR : | DIN 2533 - ISO 7005/ 2 |
| ÇALIŞMA SICAKLIĞI : | -10 oC +70 oC |
| ANMA BASINCI : | PN 10 / 16/ 25 |
| MALZEME : | EN GJS 400-15 |
