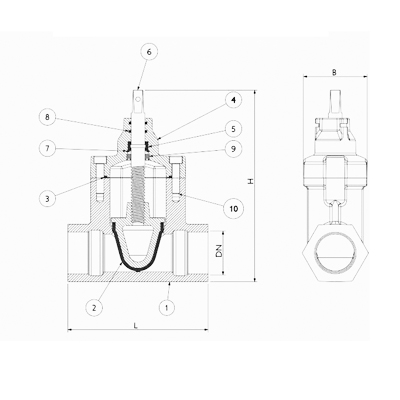

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | GÖVDE | EN GJS 400-15 |
| 2 | SÜRGÜ | Ms 58 / EPDM |
| 3 | CONTA | EPDM |
| 4 | KAPAK | EN GJS 400-15 |
| 5 | ÜST SOMUN | Ms 58 / EPDM |
| 6 | MİL | X20 Cr 13 |
| 7 | SEGMAN | ÇELİK |
| 8 | ORING | EPDM |
| 9 | KEÇE | EPDM |
| 10 | CİVATA | 8.8 |
|
PN 16
|
|||||
|---|---|---|---|---|---|
|
DN
|
L
|
H
|
B
|
||
|
3/4 "
|
25
|
115
|
202
|
70
|
|
|
1"
|
32
|
115
|
202
|
70
|
|
|
1 1/4"
|
40
|
152
|
208
|
70
|
|
|
1 1/2"
|
50
|
152
|
208
|
70
|
|
|
2"
|
63
|
185
|
255
|
85
|
|
